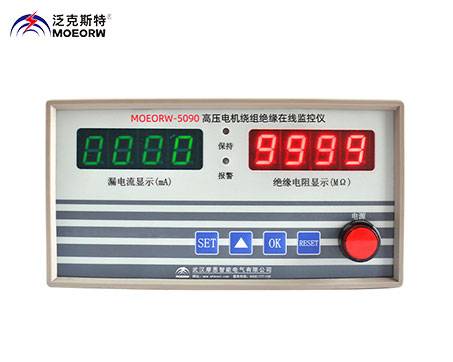

高压电机绕组绝缘在线监控仪克服现有功能单一的同类产品缺 陷，能同时实现动态和静态两种状态监控（绝缘电阻和漏电电流监控）。
是专门用于潜水高压电动机在停运或在线运行情况下的安全保 护和测量对地绝缘电阻和漏电电流的仪表，便于运行人员根据绝缘电 阻的变化采取措施，有效地防止事故的突然发生和扩大。对潜水泵机 组进行全程（动态和静态） 停运或在线运行绝缘电阻及泄漏电流进行 综合保护监控。适用于 3kV 、6kV 、10kV 高压电机、高压电力不接地系统。
1、对高压电机的绕组在停机和运行情况下， 对地施加间断或连 续 DC2000V 电压，测量其绝缘状况。(DC2500V 电压也可以特殊加工）。
2、电机停机或作为备用情况下， 监控仪始终监控其绝缘， 发现问题及时闭锁电机启动回路，不得投入运行。
3、将冷备用的高压电机作为热备用处理，免去启动电机前用兆 欧表对电机进行绝缘测量，随时在确保良好绝缘情况下启动高压电机。
4、监控仪在电机停机时测量绕组的对地绝缘电阻， 电机启动投 入运行后，10kV 高压施加到监控仪上，监控仪是在 10kV 在线情况 下，继续产生 DC2000V 电压对系统（电机投入运行后，测到的绝缘 是系统绝缘）进行绝缘测量，监控仪增加测量泄漏电流支路,根据系统的绝缘变化、绕组缺相及支路或设备的泄漏电流情况，立即判断出在线运行中绝缘下降的具体支路和设备。
1、绝缘电阻测量性能指标
|
名称 |
技术指标 |
|
测量范围 |
有效测量阻值范围： 0-1999MΩ,超出 1999 MΩ可持续显示 直至溢出，溢出时，数码管显示 9999。 |
|
分辨力 |
1MΩ |
|
基本误差 |
0MΩ-100MΩ: ±（3%读数+2 个字）；101MΩ-200MΩ: ±（5% 读数+2 个字）；201MΩ-1999MΩ: ±（10%读数+2 个字） |
|
测量电压输出 |
DC2000V（开路电压） |
|
显示 |
4 位 LED 显示 |
|
绝缘电阻报警下 限 |
1-500 MΩ通过面板键盘设定 |
|
低阻报警 |
当被测线路设备对地电阻小于设定值时监控仪面板上报警 LED 发光报警， 报警输出继电器�？サ惚蘸� |
|
线路电压 |
AC3kV 、AC6kV 、AC10kV |
|
限流电阻耐压 |
zui大短路电流<0.5mA AC10kV，45MΩ/10W |
2、漏电流测量性能指标
|
名称 |
技术指标 |
|
测量范围 |
0-1999mA |
|
分辨力 |
1mA |
|
基本误差 |
<±（10%读数+2 字） |
|
显示 |
4 位 LED 数字显示 |
|
漏电流报警上限 |
1mA- 1999mA 在面板键盘设定 |
|
漏电流报警 |
当被测线路设备漏电流大于设定值时监控仪面板上报警 LED 发光报警， 报警输出继电器�？サ惚蘸� |
