避雷器计数仪

产品介绍

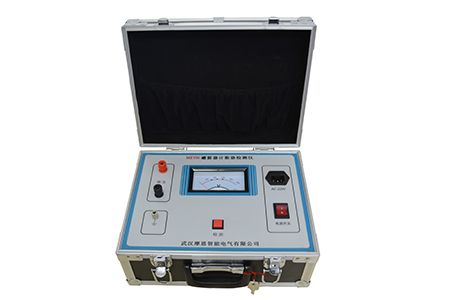

MEYBJ 避雷器计数仪用于校验各种避雷器计数器动作的可靠性。 计数器动作的可靠性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。本仪器主要用于35kV以上的高压避雷器。

MEYBJ 避雷器计数仪具有体积小、重量轻、携带方便、可靠性强、操作简单等特点。
避雷器计数仪适用范围
MEYBJ 避雷器计数仪适用于阀型避雷器〔包括炭化硅普通阀型(FZ和FS)，炭化硅磁吹阀型(FCZ和FCD)〕及氧化锌避雷器中放电记录器放电动作的检查和校验。该仪器符合中华人民共和国电力行业标准DL474.5－92“现场绝缘试验实施导则－避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。
1. 避雷器计数仪能在下列条件下正常工作
· 环境温度：-10℃～50℃
· 环境湿度：40℃(20～90)%RH
· 大气压强：86～106Kpa
避雷器计数仪产品参数

放电试验电压	大于0～2kV
充电时间	小于1min
仪器的供电电源	AC220±10%;50HZ;消耗功率小于30VA
仪器尺寸	300×220×180(mm)
仪器重量	6kg

避雷器计数仪操作方法
1. 将避雷器计数仪输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。
2. 将电源线接好后，（交直两用的可不接220电源）检查仪器及接线是否正确，确认无误后即可开始试验。
3. 合上电源开关（电源灯亮），待电压稳定（600V左右）后，即可开始校验。
4. 按下核验键，输出电压立即下降，此时可观察计数器的动作情况。
5. 如需多次试验，可待输出电压达到稳定值时，再按校验键，并观察计数器的动作情况。
6. 检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。
7. 如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
