油介质损耗测试仪

概述

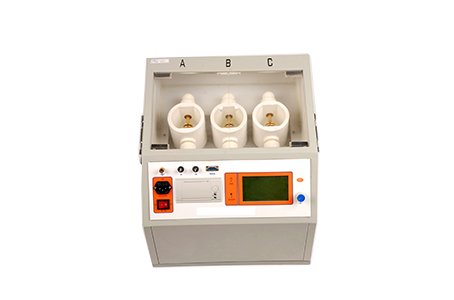

MEJYC-80SD油介质损耗测试仪是根据国家标准GB-86《绝缘油介电强度测定法》研制而成，仪器LCD显示屏可以实现试验过程和结果显示，内置EEPROM存储器zui多可以保存50组试验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印试验结果，测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，试验过程中无死机现象发生。


油介质损耗测试仪名词定义
仪器中使用的项目名词定义如下：
1. 搅拌时间
搅拌时间是指试验过程中，仪器控制油杯中的磁振子搅拌“被试油样”的时间。
2. 静置时间
静置时间是指试验过程中，仪器输出电压为0kv，“被试油样”置于油杯中等待下一步试验操作所经历的时间
3 初始静置时间
初始静置时间是指试验操作人员选择开始试验后，等待“初始静置时间”后仪器才开始升压。
3. 升压速率
试验过程中，输出电压的电压上升速率
4. 击穿试验
击穿试验的流程是，仪器输出电压由0kv以2kv/s的速度上升，直至“被试油样”发生击穿为止
5. 耐压试验
耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿
6. 平均值
仪器在进行击穿试验时，“被试油样”发生预置次数的击穿后，所得到的击穿电压平均值。
7. 耐压时间
耐压试验时，仪器升至耐压值，所停留的时间。


油介质损耗测试仪技术指标
1. 输入电压：AC 220V±10%
2. 输出电压：AC 0~80KV
3. A杯，B杯，C杯可任意选择和组合
4. 升压速率：2KV/s±10%
5. 精度等级：1级
6. 连续试验次数：1-6次
7. 搅拌时间：0~99秒
8. 静置时间：0-9分59秒
9. 可存储50组数据
10. 限压设定：  20KV----70KV
11. 耐压时间：  0分钟-----10分钟
12. 环境温度：5-40℃
13. 相对湿度≤80%RH
14. 体积：420×380×410
15. 重量：28kg

油介质损耗测试仪仪器面板结构
绝缘油介电强度测试仪面板如图1.1所示，仪器中各部分功能为：
1. 显示屏： LCD显示屏为仪器的操作界面，显示试验过程，试验参数和试验结果。
2. 选择鼠标：具有左转，右转和确定三个功能键，用于完成仪器的参数设定，试验控制的人机交互操作。
3. 复位键：复位整个设备。
4. 背光调节：可以调节LCD显示屏的背光强度。
5. 打印机：微型打印机，用于打印试验结果。
6. 校准：仪器进行计量检测时使用

图1.1油介质损耗测试仪面板
