感性负载直流电阻测试仪

来源：www.whmoen.com    更新时间：2020-09-01

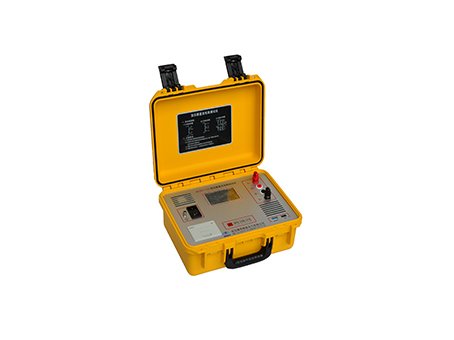

感性负载直流电阻测试仪

简介
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的MEZRC-10A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。


感性负载直流电阻测试仪技术参数

项目	技术指标及参数	备注
测试电流	自动、<20mA、40mA、200mA、1A、5A、10A
测量范围	10A：0.2mΩ～800mΩ 5A：2mΩ～2Ω 1A：5mΩ～10Ω 200mA：100mΩ～50Ω 40mA：500mΩ～250Ω <20mA：50Ω～100KΩ
zui小分辨率	0.1μΩ
准确度	±(0.2%+2字)
显示	液晶显示器	电阻显示有效数字为 4 位
数据存储	1000组
工作环境	相对湿度: <80%RH，不结露	环境温度: -20℃～40℃
电源	AC 220V±10V，50Hz±1 Hz	保险管 2A
zui大功耗	200W	可选配电池16.8V/7800mAH)
外形尺寸	360*290*170（mm）
重量	主机6.45kg

感性负载直流电阻测试仪功能特点
1、本产品适用于10KV以及35KV等级配电变压器，互感器，电动机，发电机等感性负载测试，以及线材，继电器开关触点等的测量。
2、具有温度换算功能，可根据客户需求换算至不同温度下的电阻值，便于数据对比。
3、具有不掉电数据存储以及万年历，可存储1000组测试数据，并实时存储测试时间。
4、具有微型打印机，可实时打印测试数据。
5、具有放电声响报警，电源过热，电压反接等保护功能。
6、480X272点阵的65K真彩色液晶，高亮度，强光下显示清晰。
7、可在测量状态直接切换有载开关，仪器自动刷新数据，无需复位操作。
8、配备RS232接口和U盘接口，便于通讯和数据移动存储。
9、具有6个电流档位，并具有自动电流档位，可根据负载自动选择电流档位。
10、注塑机箱，可防水、防尘、减震等。
11、可选配大容量锂电池（16.8V/7800mAH）
