绝缘罩测试平台

来源：www.whmoen.com    更新时间：2020-08-31

1. 产品名称：

绝缘罩测试平台


2. 产品型号：MOEORW-387

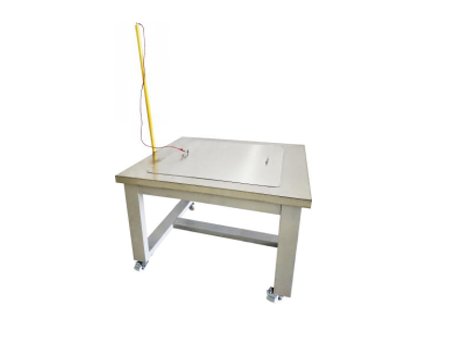

3.产品参考图片（如右图）：
绝缘罩测试平台
绝缘罩测试平台简介：
带电作业绝缘罩多种结构形式，耐压试验需要根据绝缘罩结构制作贴合度高的内外电极。传统方式采用金属铝进行加工制作，但由于铝制品尽管进行了表面氧化处理，也会随着使用时间的加长出现磨损。一旦磨损在使用过程中就会有铝粉及氧化铝脱落到绝缘罩上，通过测试以后，绝缘罩表面上会携带导电粉末使绝缘罩绝缘性能下降，绝缘性能的下降将会直接威胁到带电作业人员的人身安全。
我公司研发的绝缘罩电极采用SU304不锈钢结合优质导电布材料制成，解决了金属粉末脱落的问题，同时采用导电布直接与绝缘罩接触，避免了金属直接与绝缘罩接触可能造成的划伤损坏。

绝缘罩测试平台
主要功能特点：
试验台台面为SUS304不锈钢金属台面具有耐磨及安全的优点。
试验台配备SUS304不锈钢质电极，可以进行绝缘垫的测试。
配有脚轮便于移动。
试验台可以作为其他多种绝缘罩试验平台使用。
主要技术参数
额定电压：    50kV
试验台面积：  1100*1000 ( mm）
电极面积：  800*800（mm）
各型绝缘罩电极
跳线管绝缘罩电极
内电极为SUS304不锈钢仿形加工。
外电极采用SUS304不锈钢金属丝仿形编制，内附导电纤维织物，形成导电接地极。
模具开合采用钕铁硼磁钢吸合，方便安装紧固试品。
高压电极与高压线标准插接。


绝缘罩测试平台导线绝缘罩电极
组合式导线绝缘罩电极适用于橡胶导线绝缘罩和操作杆式高分子导线绝缘罩。
外电极采用304不锈钢制作，不锈钢支架将外电极支撑并与接地极连接。
内电极为不锈钢管，并设有绝缘端部高压线保护，高压线引出为标准插接件。

绝缘罩测试平台绝缘子绝缘罩
    内电极为不锈钢空心球仿形加工。
外电极采用SUS304不锈钢金属丝仿形编制，内附导电纤维织物，形成导电接地极。高压电极与高压线采用导电夹连接。

绝缘罩测试平台横担绝缘罩
内电极为不锈钢平板下部安装导电布内衬阻燃海绵，导电布直接与试品接触。
外电极采用SUS304不锈钢底座，焊装仿形不锈钢电极，上部安装内衬导电纤维织物，形成导电接地极。
高压电极与高压线采用导电夹连接
