    工频耐压试验装置

    来源：www.whmoen.com    更新时间：2020-08-24

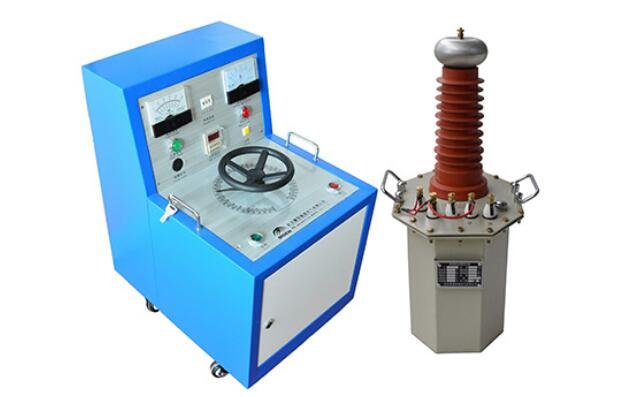

    工频耐压试验装置
    智能型

    工频耐压试验装置

    ---升压部分
    一、工频耐压试验装置---升压部分产品简介
    本系列变压器，利用先进的生产设备，采用线圈环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
    本系列产品具有重量轻，体积�。煨兔拦郏阅芪榷ǎ褂眯奖愕忍氐悖乇鹗视糜谙殖〔僮魇褂茫枪诟禄淮男滦徒恢绷髁接酶哐故匝楸溲蛊�。本系列产器适用于电力系统及各电力用户现场检测各种电气设备绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

    二、工频耐压试验装置---升压部分通用技术指标
    1    输出电压波形:正弦波
    2    输出波形畸变率：≤1％。
    3    空载损耗:0.2%～0.35%
    4    感应耐压水平：1.1UO/1min。
    5    单台试验变压器的短路阻抗为:4.5%～12%（±10%）
    6    电压可调精度为±1%。
    7    电压不稳定度小于1%。
    8    过电压保护功能。
    9    表面温升: ＜55℃
    10  额定容量下，允许连续运行时间:0.5小时（需长时间运行的变压器，可订制）
    11  间续运行时间:
    10kVA以下，每间隔2小时，允许连续运行0.5小时
    15kVA以上，每间隔4小时，允许连续运行0.5小时
    12  一半额定电压及一半额定电流下，允许连续运行4小时。

    三、工频耐压试验装置---升压部分主要技术参数
    ?额定容量：                 1.5kVA
    ?额定输入电压：             200V
    ?额定输入电流：             7.5A
    ?试验电压：                 50kV
    ?额定输出电流：             0.03A
    ?工作时间：                 0.5h
    ?重量：                     13kg
      尺寸：                250X180X370(mm)



    智能型工频耐压试验装置---控制部分
    一、智能型工频耐压试验装置---控制部分产品概述
    本系列设备是根据高压试验变压器独特的使用范围而设计生产的，其功能有：
    A.过流保护
    B.计时声光报警；
    C.高压电压直读；
    D.耐压试验时间自由设定（数显）
    E.移动式结构（台式）

    二、智能型工频耐压试验装置---控制部分工作原理
    本系列设备是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。其工作原理见图1：


    三、智能型工频耐压试验装置---控制部分技术参数、规格及选用配套
    该设备的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P0=0.75P选配。式中P0—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P0=P。

    四、智能型工频耐压试验装置---控制部分主要技术参数
    1.额定容量：                1.5kVA
    2.输入电压：                220V
    3.输入电流：                6.82A
    4.输出电压：                0-250V
    5.一体式重量：              30kg
    6.一体式外形尺寸：          640X440X240（mm）
