全自动绝缘油耐压测试仪机箱及面板部件说明

来源：    更新时间：2020-08-06

全自动绝缘油耐压测试仪机箱及面板部件说明

全自动绝缘油耐压测试仪

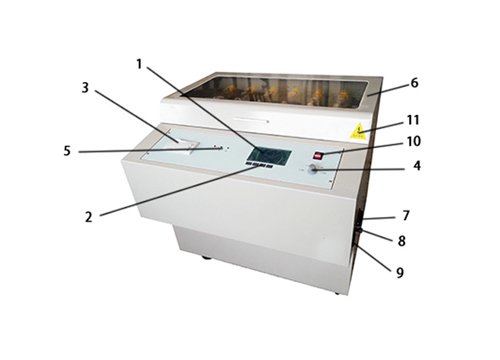

1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；
6.油杯仓盖；  7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；
11.高压安全标志

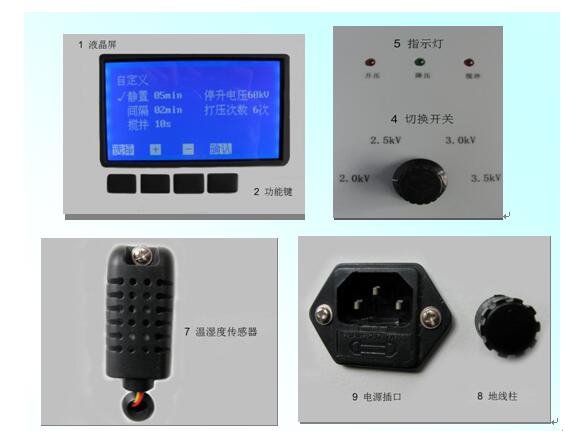

1. 液晶屏       显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；
2. 功能键       选择设置操作参数；
3. 打印机       打印单次及多次测试结果的平均值；
4. 切换开关     选择不同升压速率；
5. 指示灯       灯亮时表示相关操作步骤正在进行中；
6. 油杯仓盖     打开后放入或取出油杯，关闭后方可进行测试；
7. 温湿传感器   测量摄氏温度和相对湿度，并转换为数字信号加以显示；
8. 地线柱       可靠的地线连接柱；
9. 电源插座     良好插接AC 220V 50Hz电源线；
10. 电源开关     控制全自动绝缘油耐压测试仪电源通断；
11. 高压标志     提示高压危险的三角标志。
