高压开关测试仪面板介绍

来源：www.whmoen.com    更新时间：2020-08-04

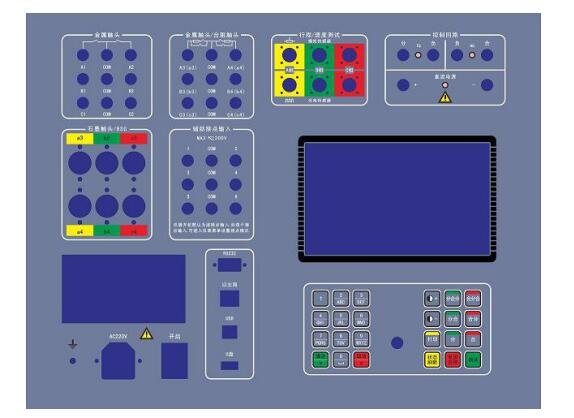

高压开关测试仪面板介绍
电源插座：三芯带接地交流AC220，50Hz电源输入插口，上部FUSE仓盒内置2颗15A保险丝，方管洞内置保险丝为备用。

电源开关：高压开关测试仪交流总电源开关，带灯指示。
接地插座：高压开关测试仪机壳保护接地，带Φ4插空，螺栓紧固。
打印机：58mm高速热敏打印。
通讯组块：包含RS232，USB通讯，以太网通讯以及U盘接口。
按键及飞梭：24键键盘分为左半部分的数字和英文字母输入区以及右边的快捷键操作区，中间为跑菜单的一键飞梭。
液晶屏：7.0″高亮彩色液晶屏，可通过键盘区的快捷键调整对比度。
直流电源：+、- 为内置直流电源输出；也可作外直流电源输入端，带LED灯指示。
控制回路：分、负、合为可控直流电源输出，分、合为正端，负为公共端；分、负； 合、负也可用作外同步倒采样，带LED灯指示。
金属触头区：共计6路纯金属触头测试接口。
金属触头/合阻触头区：兼容测试金属触头以及合阻触头。
石墨触头/BSG：6路兼容测试石墨触头或者双端接地测试。
辅助接点测试区：共计6路辅助接点测试，兼容测试干接点和湿接点。
行程/速度测试：分三路模拟测速和三路光电编码器测速接口。
高压开关测试仪按键功能：
数字以及字母输入键区：循环按下确认键可以切换数字，小写字母，大写字母。在屏幕的下方有相应的提示，分别是数字输入【123】；小写字母输入【abc】；大写字母【ABC】。
快捷键区：

合	合	设置合操作
分	分	设置分操作
合分	合分	设置合分操作
分合	分合	设置分合操作
合分合	合分合	设置合分合操作
分合分	分合分	设置分合分操作
电源启停	直流电源控制	开启/关闭内直流电源
测试	测试	测试开启/关闭键
状态刷新	状态刷新	刷新屏幕上的断口状态
打印	打印	打印数据、波形图
对比度加	对比度加	增加屏幕背光的亮度
对比度减	对比度减	减弱屏幕背光的亮度
