高低压成套试验台厂家

来源：www.whmoen.com    更新时间：2020-06-15

高低压成套试验台厂家系统概述
高低压成套试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
高低压成套试验台厂家技术参数
输入电源：三相四线AC380V

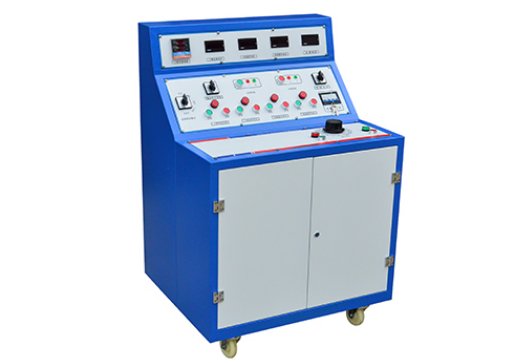

高低压成套试验台厂家台体实物图


高低压成套试验台输出电压及电流：
1. 三相AC 100V输出（固定值）                             一组
2. 三相AC 0～10A输出（〈100V，可调值〉）                   一组
3. 单相24V、36V、110V、220V直流固定输出                  一组
4. 交流操作电压输出  AC  0 ~ 450V，220V时，电流小于10A   一组
5. 直流操作电压输出 DC  0 - 260V                          一组
6. 单相AC220V输出（固定值，插座形式）                    两组
7. 三相AC380V输出，220V输出（固定值，接线柱）            一组
8. 合闸控制接点，分闸控制接点                           各一组
9.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳
10.工作环境： 0～40℃；环境温度≤85％

高低压成套试验台厂家使用说明
注意：1.每次试验必须确定调压器处于零位。
2.每次进行交流合分闸与直流合分闸操作只允许一组输出。

高低压成套试验台操作说明
1.接通输入电源AC380V;
2.切换“输入电源电压显示”转换开关，观察各项电压是否正常;
3.将调压器回零，并按“启动”按钮，再按面板上“AC0~10A输出控制”合闸按钮。缓慢调节调压器旋扭,观察“AC0~10A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~10A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。
4.三相AC100V输出 合上总闸按钮直接在背板接点试验。
5.三相AC0~450V输出 合上三相AC0~450V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~450V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~450V输出的分闸按钮。
6.直流操作DC0~260V可调输出  合上直流操作DC0~260V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~260V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~260V输出的分闸按钮。
7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的波动按钮，选着需要的电压即可，试验完毕后将波动旋扭扭回零位，然后按掉分闸按钮。
7. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。
