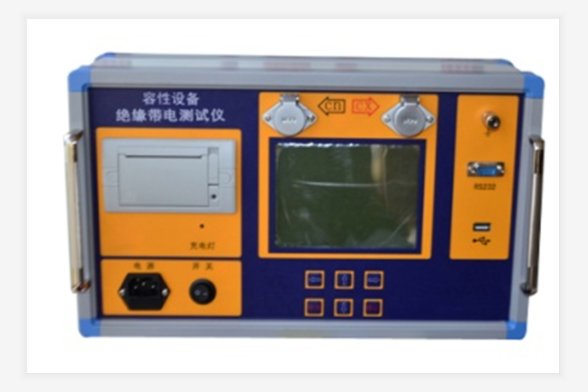

容性设备绝缘带电测试仪厂家简介
武汉永利集团提供容性设备绝缘带电测试仪厂家价格，容性设备绝缘带电测试仪报价，产品选型，技术支持，主要用于对运行中的CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行带电检测，以便确定该设备的绝缘状态
变电站高压电气设备绝缘状况通常有两种监测方式：在线监测和带电（便携）检测。在线监测方式能够随时获得反映设备绝缘异常的特征参量，便于实现自动化管理，但投资相对较大，安装施工比较麻烦，且需要定期维护；而便携式带电检测方式具有投资少、针对性强、便于安装维护和更新等优点，只要预先在电气设备上安装取样单元，即可通过便携式带电检测仪器，对运行中的电气设备进行定期检测，同样也可达到及时发现绝缘缺陷，延长停电预试周期的目的，可完全替代投资较大的在线监测方式。容性设备绝缘带电测试仪（以下简称仪器）无论取样单元还是检测仪器，从技术上和使用方便性上都远优于以往的检测系统。
仪器采用全新的设计结构，能够克服现有带电检测系统存在的缺陷，具备多种测试功能，既可对电容型设备进行相对介损测量，还可进行绝对介损测量。主要用于对运行中的CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行带电检测，以便确定该设备的绝缘状态 。
容性设备绝缘带电测试仪厂家仪器功能及特点
1 采用32位浮点DSP加32位ARM的双CPU方案，确保数据采集速度快、数据测量精度高。
2 同时具备相对测量功能和绝对测量功能，可根据现场情况灵活选用。
3 采用高精度外置式穿芯电流传感器，该传感器为穿芯式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等安全隐患；传感器输入阻抗低，可耐受10A工频电流的作用以及10KA雷电流的冲击，满足在线检测的使用条件。
4 采用高速AD进行多路同步采样，再对信号进行FFT和数字滤波处理，计算结果重复性好，不受谐波影响，抗干扰能力强。
5 内置大容量锂离子电池，可连续工作8小时以上，方便随身携带测量，不受现场供电电源限制。
6 内置微型热敏打印机，可随时打印测量结果。
7 内置电源管理及充电系统，无需外置充电器，插入AC220V后自动充电并自动切换到交流供电，方便快捷；仪器具有电量实时显示功能，低电量报警提示充电。
8 仪器内置存储器可保存400条测量数据，还可用U盘进行保存。
9 具有RS232和U盘接口，还可方便升级为RS485接口。
10 长时间无操作自动关闭液晶屏背光，节省电量。
11 内置实时时钟，并采用大屏幕点阵液晶显示器，显示效果清晰，操作界面直观明了。
容性设备绝缘带电测试仪厂家技术性能参数
1 电源工作方式：外接交流电源、内置直流电源
2 交流供电电源：AC220V±10% 50HZ±10%
3 工作环境温度：-25℃～+55℃
4 工作环境湿度：≤85% 不结露
5 电流测量范围：0.1mA～700mA zui小分辨率 0.01mA
6 电流测量精度：±(读数×0.5%+10uA)
7 参考电压输入范围：1V～300V
8 介质损耗测量范围：-20%～+20%
zui小分辨率 0.001%
9 介质损耗测量精度：±(读数×1%+0.0005)
10 电容比值测量范围：0.001～1000
zui小分辨率 0.0001
11 电容比值测量精度：±(读数×0.5%+5个字)
12 电容量测量范围：10pF～0.5uF
zui小分辨率 0.01pF
13 电容量测量精度：±(读数×0.5%+1pF)
注：实际测量精度与试品电流大小和所用PT(CVT)精度有关
容性设备绝缘带电测试仪厂家面板及各部件功能说明

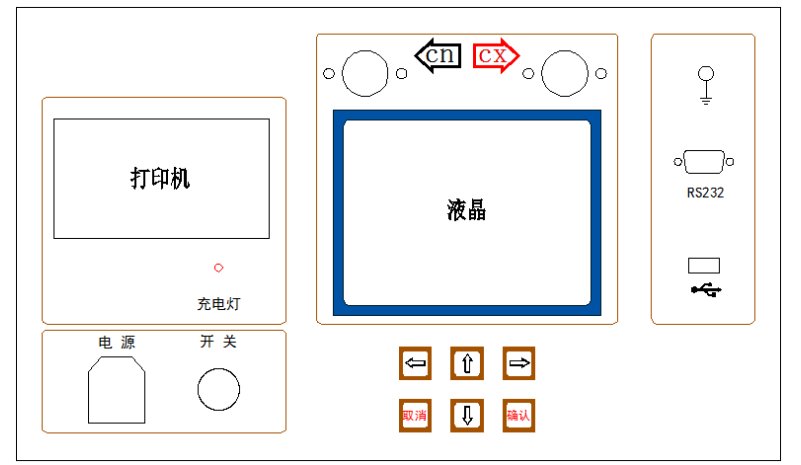

容性设备绝缘带电测试仪厂家面板如下：
(1) Cx端子 使用仪器配套的测试线连接被测设备取样传感器
(2) 接地端子 为保证操作安全，使用前应将该端子可靠接地
(3) RS232接口 RS232串行通讯接口，与计算机联机使用
(4) USB接口 外接U盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘
(5) 显示屏 用来显示当前操作和数据
(6) 按键 操作仪器用
(7) Cn端子 使用仪器配套的测试线连接参考设备取样传感器
(8) 打印机 打印测试数据
(9) 充电指示灯 充电时此灯亮，红色表示正在充电，绿色表示充电完成
(10)电源开关 打开或关闭仪器
(11)交流电源插座 插入仪器配套的三芯电源线，接交流220V市电电源后即可以给仪器内置电池充电，又可以给仪器供电；保险管座与电源插座一体，保险管规格为250V/3A，尺寸φ5mm×20mm，应使用相同规格的保险管
