    0.1Hz程控超低频高压发生器选型

    来源：www.whmoen.com    更新时间：2020-05-12

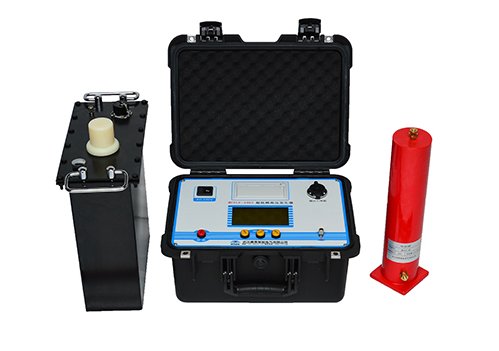

    0.1Hz程控超低频高压发生器选型简介
    武汉永利集团提供0.1Hz程控超低频高压发生器厂家价格、0.1Hz程控超低频高压发生器厂家报价，产品选型，技术支持，0.1Hz程控超低频高压发生器采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告
    0.1Hz程控超低频高压发生器选型

    型号

    额定电压

    带载能力

    电源
    保险管

    产品结构、重量

    30/1.1

    30kV
    （峰值）

    0.1Hz,≤1.1?F

    10A

    控制器：4㎏
    升压器：25㎏

    0.05Hz,≤2.2?F

    0.02Hz,≤5.5?F

    40/1.1

    40kV
    （峰值

    0.1Hz,≤1.1?F

    10A

    控制器：4㎏
    升压器：25㎏

    0.05Hz,≤2.2?F

    0.02Hz,≤5.5?F

    50/1.1

    50kV
    （峰值）

    0.1Hz,≤1.1?F

    15A

    控制器：4㎏
    升压器：35㎏

    0.05Hz,≤2.2?F

    0.02Hz,≤5.5?F

    60/1.1

    60kV
    （峰值）

    0.1Hz,≤1.1?F

    20A

    控制器：4㎏
    升压器：45㎏

    0.05Hz,≤2.2?F

    0.02Hz,≤5.5?F

    80/1.1

    80kV
    （峰值）

    0.1Hz,≤1.1?F

    20A

    控制器：4㎏
    升压器：50㎏

    0.05Hz,≤2.2?F

    0.02Hz,≤5.5?F

    100/1.1

    100kV
    （峰值）

    0.1Hz,≤1.1?F

    20A

    控制器：4㎏
    升压器：55㎏

    0.05Hz,≤2.2?F

    0.02Hz,≤5.5?F


    0.1Hz程控超低频高压发生器选型选型
    根据被试对向选择适当规格的产品。
    使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于0.05?F，仪器将不能正常输出,此时可并联0.05 ?F的电容器（由本公司提供）辅助输出。下面是一些设备的电容量，供用户参考。

    不同发电机的单相对地电容量



    火    电

    水     电

    发电机容量
    （MW）

    200

    300

    600

    85

    125-150

    300

    400

    单相对地电容
    （?F）

    0.2-0.25

    0.18-0.26

    0.31-0.34

    0.69

    1.8-1.9

    1.7-2.5

    2.0-2.5


    交联聚乙烯绝缘单芯电力电缆的电容量(?F/km)

    截面
    电       积       容     mm2
    ?F/Km

    电压kV

    16

    25

    35

    50

    70

    95

    120

    150

    185

    240

    270

    10

    0.15

    0.17

    0.18

    0.19

    0.21

    0.24

    0.26

    0.28

    0.32

    0.38

    -

    35

    -

    -

    -

    0.11

    0.12

    0.13

    0.14

    0.15

    0.16

    0.17

    0.19


    0.1Hz程控超低频高压发生器选型超低频绝缘耐压试验原理
    超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

    0.1Hz程控超低频高压发生器简介及特性

    本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
    1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
    2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
    3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
    4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
    5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
