局放仪

厂家简介
武汉永利集团提供局放仪厂家价格、局放仪厂家报价，产品选型，技术支持，还具备全程控自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率n，平均放电电流I，平方率D等IEC-270所规定的各种局放参数
局放仪

局放仪厂家参数设置区
MEJF-2000系统校准或测量运行模式下均能进行参数设置。参数设置界面可对7个功能�？榻猩柚茫来问切Ｑ榈缌可柚�、抑制水平设置、分压比设置、滤波设置、增益档设置、扫描频率设置、时基旋转设置。
通道选择：选择要设置参数的通道。
完成校准：此按钮仅在校准模式的停止采集状态下有效，必须先点击此按钮才能切换到测量模式，否则校准参数没有保存。
校验电量(pC)：系统校准时，要求操作者设定的校准参数值，仅在校验模式中可设置。
抑制水平(%)：选择信号抑制的阀值（0％～100％），即将此阀值以下的信号滤除。
滤波：滤波功能设置分数字滤波选择和程控滤波的频带设置2部分。点击“数字滤波：”后面的“口”可以选择是否进行数字滤波。“口”呈绿色状态表示当前已选择进行数字滤波。程控滤波的频带设置是通过在下拉菜单中选择高通、低通截止频率进行的。其中高通滤波截止频率有10kHz、20kHz、40kHz、OFF（5Hz）4个选项；低通滤波截止频率有100kHz、200kHz、300kHz、OFF（800kHz）4个选项。
增益档：信号输入通道放大器频带窗口的增益可通过此处下拉菜单进行选择设置，上面为粗调增益，1～5共5档，下面为程控微调增益，1～16共16档。
电源频率：设置视图中显示的数据所代表的频率。例如，若设置50Hz，则代表视图中显示的一个周波的数据为20毫秒的数据。设置同步扫描频率将会自动的将视图的显示频率与试验电压的频率同步。
时基旋转：即椭圆波形旋转。


局放仪厂家状态显示栏
此处显示当前状态，包括工作模式、工作状态、提示信息及系统时间。
工作模式：当前工作模式，包括校验模式和测量模式。
工作状态：当前工作状态，包括测量状态和停止采样状态。
提示信息：当改变了校准参数或使用数字滤波后，此处会提示测量值仅供参考。
时刻标记个数：在采集并保存模式中可在任意做标记，以记录特殊事件，此处显示标记个数。用户可通过此处观察标记是否成功。
系统时间：当前系统时间。
2-2-2    局放测试数据回放界面

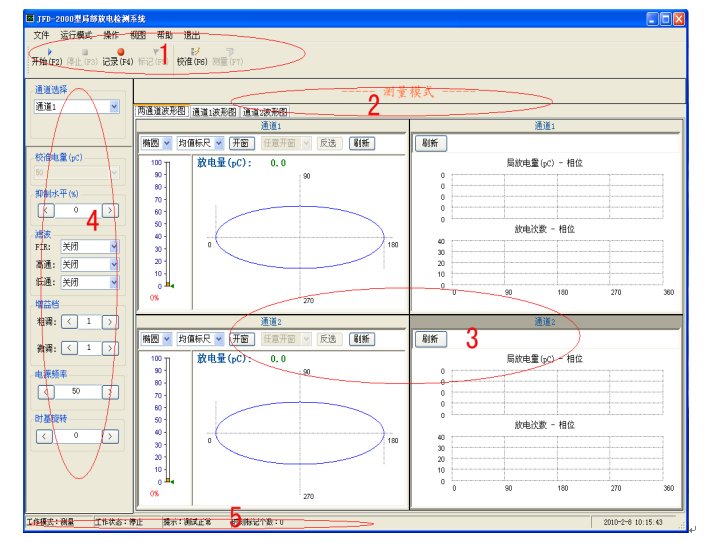

MEJF-2000系统测试数据回放软件界面如下图：



与测试软件界面布局类似，分为五个区域：

1.主菜单区及工具栏

提供软件的基本操作，详见2-2-2-1

2.回放进度显示栏

显示回放进度，详见2-2-2-2。

3.视图区

以四种图谱回放放电测试情况，详见2-2-2-3。

4.参数设置界面区

对测量时试参数的设置情况进行回放, 详见2-2-2-4

5.状态显示栏

显示当前软件工作运行状态



局放仪厂家测量系统的校准说明
1．校准的目的是确定测量回路的信号传输比例（也称刻度因数），和校验回路是否能测量有关试品标准中规定的zui小可测放电量。
校准的实质内容是，在测量回路确定后，调整并zui终确定检测系统放大器增益和测量频带的过程。校准完成后检测系统的放大器增益和测量频带即被固定，也即检测回路的信号传输比被确定。并在试品局放测量中保持不变。这是进行视在放电电荷量定量测量的基础。
2．由于MEJF-2000检测系统的测量频带、增益档位有若干组合，选哪个测量频带及增益档位进行测量都是有可能的，因此操作者必须遵从这一原则：在哪一测量频带及增益档位进行局部放电测量，那么这一测量频带及档位必须进行校准。否则由于校准模块频带及增益档位与局部放电测量�？榈钠荡�、档位的不同，而引起测量误差。
