蓄电池放电测试仪原理

来源：www.whmoen.com    更新时间：2020-01-06

蓄电池放电测试仪厂家蓄电池测量原理
武汉永利集团提供蓄电池放电测试仪原理及选型、厂家价格、蓄电池放电测试仪厂家报价，产品选型，技术支持，蓄电池放电测试仪专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。
蓄电池放电测试仪原理
    由于蓄电池电化学反应的复杂性，以及各种材料、结构、制造工艺及使用环境的不同，致使不同厂家蓄电池的特性存在较大差异，即使同一厂家生产的蓄电池,其单体特性也会有一定的离散性。迄今为止，世界上尚没有一种简单有效的方法能够对电池性能进行快速准确的判定。蓄电池性能的检测和失效预测，仍是一个很复杂的电化学测量难题。
   曾在电力、通信、金融、交通等行业中大量使用的固定式隔酸防爆铅酸蓄电池，可通过测量端电压、查看电解液密度、液位、温度等了解电池状态。然而，阀控式铅酸蓄电池的密封、贫液式设计，使得我们很难掌握其健康状况，隔酸防爆蓄电池的检测维护手段已不再适用于阀控式蓄电池，这正是当前蓄电池运行管理的缺憾和难点。
    目前，常用的检测方法为平时测量电池的端电压和每年进行核对性放电容量测试。我们认为：
    1、蓄电池浮充状态下的端电压与容量无对应关系.
我们知道，即使性能很差的蓄电池在浮充状态下也可能测得合格的电压。因此,平时处于浮充状态下的端电压是不能真实反映蓄电池性能的.
    2、全容量放电测试仍为测试蓄电池组实际容量zui为准确有效的方法.
我们知道，蓄电池组的容量等于该组蓄电池中性能zui差的那节蓄电池的容量。因此，对蓄电池组的检测可转变为对落后电池的检测，找出落后电池并测得该电池的容量即可得到电池组的容量。
    对蓄电池组以规定的恒定电流进行放电，同时监测每一节蓄电池的电压，当其中任何一节电池的电压跌到终止电压时，所放出的容量即为该蓄电池组的实际容量。该方法真实准确。
同时,我们知道,蓄电池具有如下的放电曲线：

    从蓄电池的放电曲线，可以看出：
    1、相同的放电曲线反映了相同的电池性能。对同一厂家、相同配方和生产工艺的同规格蓄电池其特性曲线是一样的（暂不考虑生产中的离散性）。
    2、同为一组的各单体电池由于容量不同，将遵循不同放电率的放电曲线。对蓄电池组进行放电时，各单体电池由于容量不同，而放电电流相同，因此各自是在以不同的放电率进行放电，显然在放电时将遵循不同放电率的放电曲线。
2.2蓄电池放电测试仪厂家恒流原理
测试仪的放电回路采用在中央处理器控制下的PWM + PID闭环控制技术,使得功率回路能够精准的在设定的放电电流下工作。

三、蓄电池放电测试仪厂家常见故障及排查方法

序  号

故  障

排查方式

1

某个�？榈ヌ宓缪谷课�0

检查确认无线�？榻酉叻绞�

2

每个无线�？榍叭龅ヌ宓缪刮�0 。

接线顺序接反了，按从0号到12，从正极开始

3

模块电源灯亮，单体接收不到，确认接线正常

按上文提到的配置方式修复

4

连放电电缆时，蜂鸣器鸣叫

放电电缆正负接反

5

放电电流正常，电压不下降

蓄电池组没有脱离系统

6

放电采集不到总电压

总电压采集线未接

7

放电提示放电电流故障

空气断路器未合上或放电回路未闭合

8

温度过高

确认放电仪的摆放，注意通风，热量流向

9

存储空间不足

定期删除已拷贝的数据文件

10

数据存不进去

机器重启，不要在放电过程中进行内部存储和外部存储的切换操作，每次做完测试将数据转存到U盘内进行保存

11

放电开始后显示电流不增加，但实际电流一直在增大

参数设置页面，内外部电流传感器选择错误


三、蓄电池放电测试仪厂家使用与操作说明

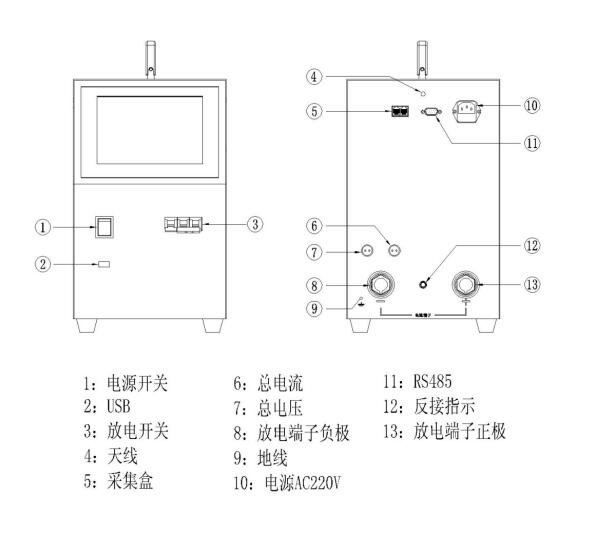

3.1蓄电池放电测试仪厂家设备面板说明
如下图：

蓄电池放电测试仪厂家设备面板说明
武汉永利集团提供蓄电池放电测试仪原理及选型、厂家价格、蓄电池放电测试仪厂家报价，产品选型，技术支持，蓄电池放电测试仪专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。
