SF6气体红外检漏成像仪

来源：www.whmoen.com 更新时间：2020-07-06

SF6气体红外检漏成像仪厂家简介
武汉永利集团提供SF6气体红外检漏成像仪厂家价格、SF6气体红外检漏成像仪厂家报价，产品选型，技术支持，SF6气体红外检漏成像仪是一款光学气体成像（OGI：Optical Gas Imaging）设备，采用长波红外制冷型探测器，并使用精密窄带滤光技术，检测灵敏度极高，可用于六氟化硫、乙烯、氨气等约20种气体泄漏检测。是检测设备运行状态、保障安全生产、防止大气污染的必备工具。

序号	气体种类	序号	气体种类
1	乙烯Ethylene (C2H4)	10	甲基乙烯基甲酮methyl vinyl ketone（C4H6O）
2	丙烯propylene（C3H6）	11	呋喃oxole（C4H4O）
3	乙酰氯Acetyl chloride (C2H3ClO)	12	乙烯醚vinyl ether (C4H6O)
4	六氟化硫sulfur hexafluoride (SF6)	13	烯丙基溴3-bromopropene（C3H5Br）
5	丙烯腈2-Propenenitrile（C3H3N）	14	氨气Dimethyl sulfide(NH3)
6	甲基硅烷Methylsilane in cylinder（CH6Si）	15	氯乙烯vinyl chloride（C2H3Cl）
7	三氯乙烯 trichloroethylene（C2HCl3）	16	乙酸AceticAcid (C2H4O2)
8	烯丙基氯Allyl chloride（C3H5Cl）	17	烯丙基五氟苯Benzene, pentafluoro-2-propenyl- (C9H5F5)
9	丙烯醛2-Propenal (C3H4O)

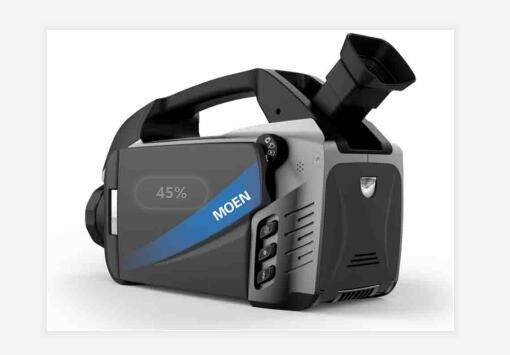

MOEORW-536 SF6气体红外检漏成像仪

SF6气体红外检漏成像仪是一款光学气体成像（OGI：Optical Gas Imaging）设备，采用长波红外制冷型探测器，并使用精密窄带滤光技术，检测灵敏度极高，可用于六氟化硫、乙烯、氨气等约20种气体泄漏检测。统计数据表明，气体泄漏事故亦符合二八原则，80%的泄漏量是由20%的泄露点所导致。SF6气体红外检漏成像仪采用视频图像的检漏方式，用户可通过显示屏直观地观测到气体泄漏，能够准确定位泄漏位置，并且检测过程不会影响被测设备正常作业。其远距离、非接触的检测方式，极大提升了泄漏检测的效率，从而显著降低重大事故发生几率，是检测设备运行状态、保障安全生产、防止大气污染的必备工具。

SF6气体红外检漏成像仪厂家特性
1.1量子阱红外探测器（QWIP），分辨率320*256像素，NETD≤15mK，帧率60Hz。中心波长10.55μm，完美匹配SF6吸光度图谱；
1.2配备500万像素可见光摄像头，配备大功率双闪光灯，红外、可见光图像数据并存。高效标识历史故障位置；
1.3 5.7寸大屏幕高亮LCD屏，阳光下清晰可见；内置LCOS寻像器。LCD屏和寻像器角度均可调，轻松应对各类检测场景；
1.4 认证：中国电科院检测报告；防护等级IP54。
SF6气体红外检漏成像仪厂家应用领域
1.5高压电网；
1.6氨气、乙烯等化工类企业。

SF6气体红外检漏成像仪厂家可测气体
本机可观测到的VOC类气体请参见下表。未在列表中的气体敬请联系本公司咨询。

F6气体红外检漏成像仪厂家技术参数

类别		参数说明	类别			参数说明
探测器	探测器类型	量子阱红外探测器（QWIP）	红外镜头	视场角/zui小焦距		11°*8.8°/1.5m
	波长	9.1~11μm，中心波长10.55μm		调焦方式		手动
	分辨率	320*256		空间分辨率		0.6mrad
	像元间距	30μm	图像显示	寻像器		0.44" 彩色，640*480分辨率
	热灵敏度	≤0.015℃@25℃		液晶显示屏		5.7" 彩色数字LCD屏(日光下可用)，640*480分辨率
	帧频	50/60Hz	功能设置	图像处理	图像增强	数字图像增强，降噪滤波器
可见光摄像	分辨率	500万像素，CMOS			图像缩放	x1/x2/x4
	聚焦方式	自动聚焦			调色板	多种调色板可�。òㄌ�、彩虹、黑白、黑白反转等）
	补光灯	大功率双补光灯			亮度/对比度	自动/手动调整对比度、亮度
激光指示	激光灯	二级，1mW/635nm红色		电量检测		实时显示电池电量/电量低报警
电源系统	电池类型	44Wh SONY可充电锂电池		OSD设置		日期/时间，语言，温度单位
	续航时间	＞2小时	测温	测温范围		-20℃～+350℃
	充电类型	充电器/本机充电		精度		±2℃ 或 ±2%(读数范围）
	适配器	DC 12V/3A		测量模式		10个移动点，5个移动区域，线测温，等温分析，温差测量
外部接口	电源接口	DC 12V±10% 3A		辐射率校正		0.01~1.0辐射率可调，或通过辐射率表校正辐射率
	数据接口	USB 2.0		背景温度校正		支持
	存储接口	MMC存储卡，≤32GB		透过率修正		可设置目标距离、湿度、温度
	视频输出	HDMI	环境参数	工作温度		-20℃~ +40℃
	GPS	支持		工作温度		-20℃~ +40℃
物理特性	重量	≤3Kg		防护等级		IP54
	尺寸	345195190mm		湿度		≦95％（非冷凝）
