ME220B直流系统综合特性测试仪限流特性测试

来源：www.whmoen.com 更新时间：2018-05-08

ME220B直流系统综合特性测试仪限流特性测试
连接直流负载的充电装置在稳压状态下运行，调整直流负载，在直流输出电流超过限流整定值时，应能自动降低直流输出电压的增加，使其直流输出电流减小到限制电流以下。
测试方法：连接直流负载的被测充电装置，在交流输入电压为额定值时，设定充电装置输出限流值并将其置于浮充工作方式，待被测充电装置工作稳定后（约几分钟），程序调节直流负载使被测充电装置输出直流电流超过限定值，当直流输出电压开始自动下降并使直流输出电流逐步减小时，读取及判别测得对应的实际限流值是否符合要求。

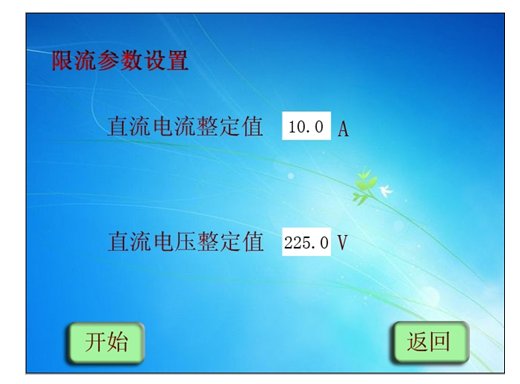

进入限流特性参数设置如图十八所示，首先对参数进行设置。

图十八
■ 直流电流整定值：指被测试的单个充电�？槟苷９ぷ鞯膠ui大电流值。缺省值为30A，范围在0A至30A。
■ 直流电压整定值：指被测试的单个充电�？榈缪乖诔涞绲缪沟鹘诜段诒浠氖涑鲋�。缺省值为220V，范围在190V至250V，缺省值为110V，范围在80V至140V。
■ 如在测试过程中按面板确认键，程序停止该项试验。
■ 如用户需再做其他项目试验，点击返回，返回上级菜单，直至进入主菜单
■ 做其他项目试验设置其值，重复试验。

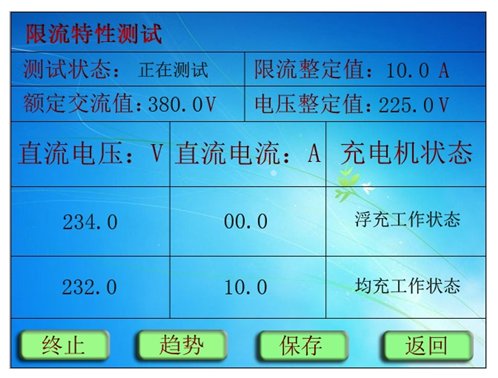

测试界面如图十九所示。

图十九
试验完成后，如果设备满足限流特性，状态栏上显示“满足限流特性” ，不满足则状态栏上显示“不满足限流特性”。
■ 若需要保存数据，请参照稳压保存数据方式。
■ 测试结束后点击趋势按键，可看到电压电流曲线图。
■ 返回设置，需要终止测试后才能回到电流稳定精度参数界面。
■ 如用户需要再做其他项目试验，按返回键，返回上级菜单，直至进入主菜单做其他项目试验设置其值，重复试验。
