    MEDW-8705 异频地网接地阻抗测试仪面板说明

    来源：武汉永利集团    更新时间：2018-04-28

    MEDW-8705 异频地网接地阻抗测试仪面板说明
    面板说明

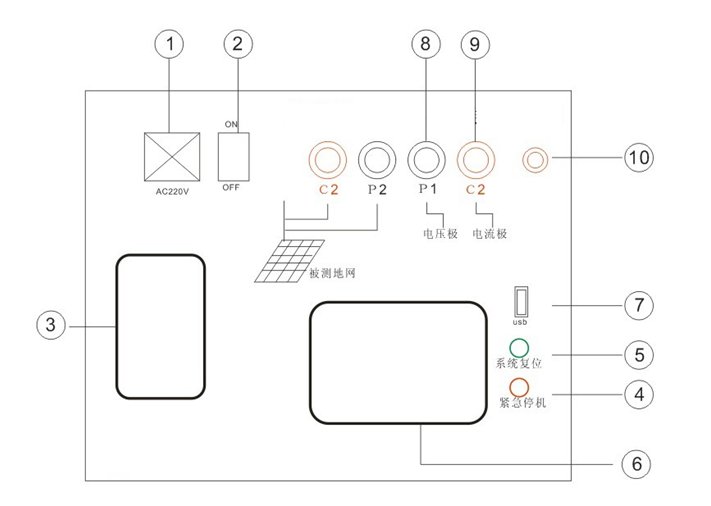

    图3-1  面板外观布置图

    1.供电电源插座（AC 220V）
    2.电源开关
    3.打印机
    4.紧急停机按键
    断开测试输出电源，测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源，保证人员和设备的安全。
    5.系统复位按键
    提供异频地网接地阻抗测试仪内部中央处理器复位；此复位键是复位异频地网接地阻抗测试仪内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请优先按紧急停机按键来快速地断开输出。
    6.全触控液晶显示屏
    超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；
    7.USB接口
    U盘插入口，把异频地网接地阻抗测试仪内部保存的所有测量数据自动导入U盘中并生成以日期为文件名的文本文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；
    8.电压测量端口P1和P2（黑色）
    将P2连接至被测地网，P1连接至辅助电压极，在P1与P2间测量辅助电压极与地网之间的电位差。
    9.电源输出端口C1和C2（红色）
    将C2连接至被测地网，C1连接至辅助电流极，以构成试验电流的回路。
    10.接地接线柱
    异频地网接地阻抗测试仪安全接地。
