回路电阻测试仪面板结构

来源：www.whmoen.com    更新时间：2020-07-30

MEHL-200A 回路电阻测试仪面板结构

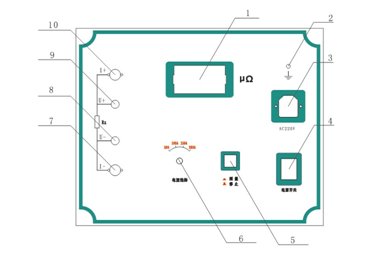

图一  回路电阻测试仪面板布局图

1、电阻显示（μΩ）       2、接地          3、电源插座

4、电源开关             5、测量/停止      6、电流选择

7、测量输入I-           8、测量输入V-    9、电流输出V+

10、电流输出I+

回路电阻测试仪（可按定制生产）产品用途
    1、测量范围：1～1999μΩ
    2、分 辨 率：1μΩ
    3、测试电流：DC50A、100A、150A、200A四档固定输出 （可定制）
    4、测量精度：0.5%±1d
    5、工作方式：连续
    6、显示方式：三位半LED
    7、工作电源：AC220V±10% 50Hz
    8、工作环境：温度-10℃～40℃；湿度≤80%RH
    9、体 积：380×350×260mm3
    10、重 量：5kg(不含附件)
